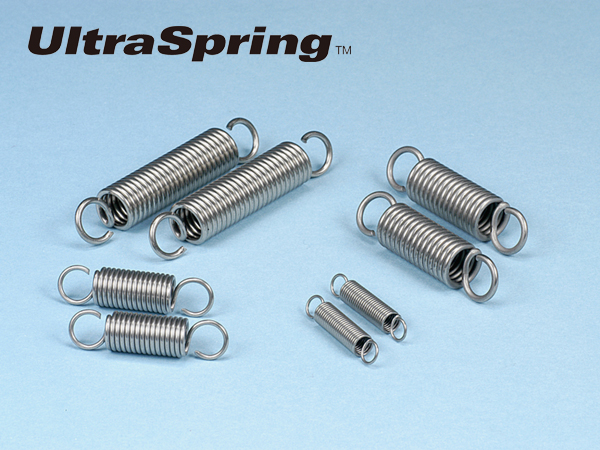

ウルトラスプリングシリーズの引張コイルばね規格。全882種類。
製品仕様
当社規格ばねの一部は工業規格を参考にし、仕様を定めています。
| シリーズ 名称 |
工業規格 | ラインナップ 数 |
材質（線径毎） | |
| Ｅ規格 | (社)日本ばね 工業会 |
212種 | 全サイズ SUS304WPB（ばね用ステンレス鋼線） | |
| ＤＥ規格 | DIN2098 | 670種 | 線径φ0.5mm未満 | SUS304WPB（ばね用ステンレス鋼線） |
| φ0.5mm以上 | SWP-B（ピアノ線） | |||
寸法の許容差
PDFファイルを参照願います。

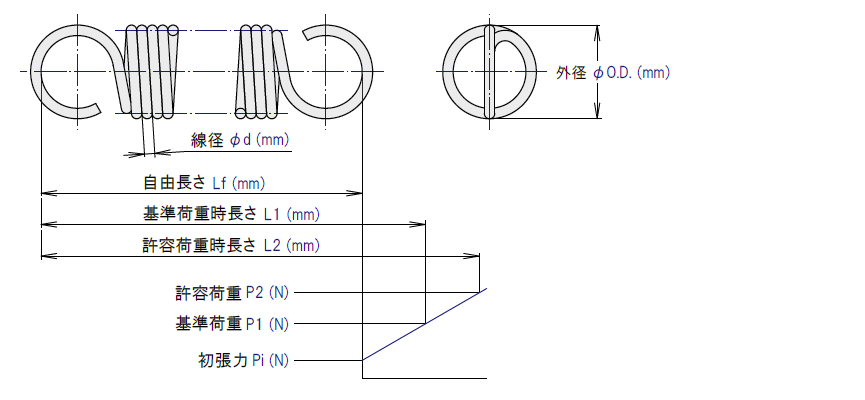

仕様図
ご注文例 製品番号でご指定下さい。
検索結果882 件中1-20 件を表示
| 製品番号 | 材質 | 基準荷重(N) | 基準荷重時長さ(mm) | 外径(φmm) | 線径(φmm) | 自由長さ(mm) | ばね定数(Ｎ/mm) | 許容荷重(N) | 許容荷重時長さ(mm) | 初張力(N) |
|---|---|---|---|---|---|---|---|---|---|---|
| DE001 | SUS304WPB | 0.1 | 9.95 | 1.3 | 0.1 | 5.6 | 0.016 | 0.16 | 13.7 | 0.029 |
| DE002 | SUS304WPB | 0.1 | 11.86 | 1.3 | 0.1 | 6.4 | 0.013 | 0.16 | 16.5 | 0.029 |
| DE003 | SUS304WPB | 0.1 | 14.24 | 1.3 | 0.1 | 7.4 | 0.01 | 0.16 | 20.1 | 0.029 |
| DE004 | SUS304WPB | 0.1 | 17.34 | 1.3 | 0.1 | 8.7 | 0.008 | 0.16 | 24.7 | 0.029 |
| DE005 | SUS304WPB | 0.1 | 21.39 | 1.3 | 0.1 | 10.4 | 0.006 | 0.16 | 30.8 | 0.029 |
| DE006 | SUS304WPB | 0.1 | 4.95 | 1.3 | 0.1 | 3.5 | 0.047 | 0.16 | 6.2 | 0.029 |
| DE007 | SUS304WPB | 0.1 | 5.43 | 1.3 | 0.1 | 3.7 | 0.04 | 0.16 | 6.9 | 0.029 |
| DE008 | SUS304WPB | 0.1 | 6.14 | 1.3 | 0.1 | 4 | 0.032 | 0.16 | 8 | 0.029 |
| DE009 | SUS304WPB | 0.1 | 7.1 | 1.3 | 0.1 | 4.4 | 0.025 | 0.16 | 9.4 | 0.029 |
| DE010 | SUS304WPB | 0.1 | 8.29 | 1.3 | 0.1 | 4.9 | 0.021 | 0.16 | 11.2 | 0.029 |
| DE011 | SUS304WPB | 0.12 | 9.61 | 1.1 | 0.1 | 6 | 0.022 | 0.19 | 12.8 | 0.039 |
| DE012 | SUS304WPB | 0.12 | 11.53 | 1.1 | 0.1 | 7 | 0.018 | 0.19 | 15.5 | 0.039 |
| DE013 | SUS304WPB | 0.12 | 14.01 | 1.1 | 0.1 | 8.3 | 0.014 | 0.19 | 19 | 0.039 |
| DE014 | SUS304WPB | 0.12 | 17.27 | 1.1 | 0.1 | 10 | 0.011 | 0.19 | 23.6 | 0.039 |
| DE015 | SUS304WPB | 0.12 | 4.06 | 1.1 | 0.1 | 3.1 | 0.081 | 0.19 | 4.9 | 0.039 |
| DE016 | SUS304WPB | 0.12 | 4.44 | 1.1 | 0.1 | 3.3 | 0.069 | 0.19 | 5.4 | 0.039 |
| DE017 | SUS304WPB | 0.12 | 5.02 | 1.1 | 0.1 | 3.6 | 0.055 | 0.19 | 6.2 | 0.039 |
| DE018 | SUS304WPB | 0.12 | 5.78 | 1.1 | 0.1 | 4 | 0.044 | 0.19 | 7.3 | 0.039 |
| DE019 | SUS304WPB | 0.12 | 6.74 | 1.1 | 0.1 | 4.5 | 0.035 | 0.19 | 8.7 | 0.039 |
| DE020 | SUS304WPB | 0.12 | 8.08 | 1.1 | 0.1 | 5.2 | 0.027 | 0.19 | 10.6 | 0.039 |
