タングレス・インサートについて
- インサートを工具にセットするとき、インサートをどのあたりまで装着すればいいですか？
-

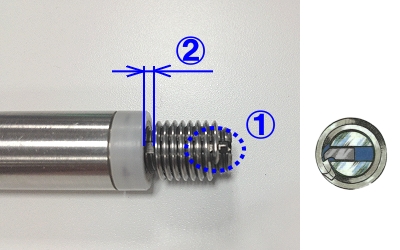

下図にある番号と併せて文章をご参照下さい。
①インサートのノッチに爪がかかるまでインサートを回し入れます。工具の爪とインサートの切り欠きがかみ合い勘合し、それ以上工具の胴体方向（図の左）へ回転移動しなくなった状態がインサートの適正の位置です。
②インサートの端末とハウジング先端ガード部（樹脂部）は、コイル線径１本分程度の隙間を空けます。この隙間はワーク側の面取り分を考慮して敢えて僅かに深く挿入するためのものです。
ガードの位置が決まりましたら、工具のタブルナット部を締めて固定すれば準備完了です。
挿入時は、工具の爪とインサートコイルの切り欠きが勘合（かんごう）した状態で挿入されていきます。
